Ultra-slim Safety light curtains SF2C

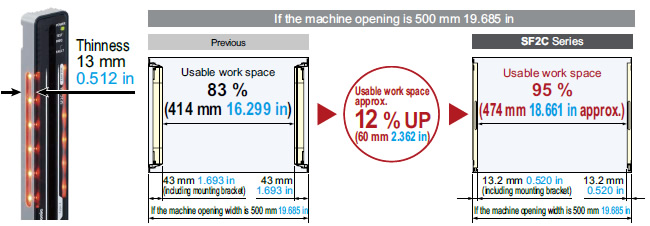

ขนาดบางเฉียบเพื่อการใช้งานที่มีประสิทธิภาพ
พื้นที่ทำงานที่ใช้ได้ขยายกว้างขึ้นจากรุ่นก่อนหน้า และเพิ่มประสิทธิภาพการผลิต
การคำนวณระยะห่างเพื่อความปลอดภัยที่ง่ายดาย
ไม่จำเป็นต้องคำนวณระยะห่างเพื่อความปลอดภัยใหม่ทุกครั้งที่เปลี่ยนความยาวของม่านแสงนิรภัย ระยะห่างเพื่อความปลอดภัยสำหรับ SF2C-H□: 128 มม. 5.039 นิ้ว (คำนวณตาม ISO 13855)
ลดงานเดินสายไฟอย่างมากด้วยการซิงโครไนซ์ด้วยแสง
การเดินสายไฟของม่านแสงนิรภัยประกอบด้วยสายไฟเพียง 5 เส้นสำหรับทั้งตัวส่งและตัวรับ ช่วยให้คุณสามารถติดตั้งมาตรการความปลอดภัยได้ง่ายในเวลาประมาณเท่ากับการใช้เซ็นเซอร์พื้นที่ด้วยการใช้การซิงโครไนซ์ด้วยแสง
การจัดแนวแกนลำแสงทำได้ง่าย
ตัวส่งมีมุมเปิดรับที่มีประสิทธิภาพไม่เกิน ±5° สำหรับระยะทำงาน 3 ม. 9.843 ฟุต เมื่อเทียบกับม่านแสงนิรภัยประเภท 4 (ซึ่งมีมุมเปิดรับที่มีประสิทธิภาพไม่เกิน ±2.5°) ซีรีส์ SF2C จัดแนวและติดตั้งได้ง่าย
ติดตั้งง่าย
ขายึดมาตรฐานติดตั้งมาพร้อมแล้วเพื่อการติดตั้งที่ง่ายดาย
สามารถใช้ในแอปพลิเคชันที่หลากหลายเพื่อลดความซับซ้อนของอุปกรณ์ [ไฟแสดงสถานะอเนกประสงค์ขนาดใหญ่]
ไฟ LED สว่างที่อยู่ตรงกลางของทั้งสองด้านของม่านแสงนิรภัยแต่ละตัวสามารถติดสว่าง / กะพริบเป็นสีส้มด้วยอินพุตภายนอก ไม่จำเป็นต้องติดตั้งไฟแสดงสถานะแยกต่างหาก ทำให้อุปกรณ์มีความกระชับ
น้ำหนักเบา!
ซีรีส์ SF2C ทำจากเรซินที่เบากว่าแบบเคสอลูมิเนียมแบบดั้งเดิม* ตัวเครื่องที่มีน้ำหนักเบาช่วยลดภาระบนพื้นผิวที่ติดตั้งของอุปกรณ์และช่วยลดน้ำหนักโดยรวมระหว่างการขนส่งอุปกรณ์หรือการจัดส่งไปต่างประเทศ *ยกเว้นส่วนของสายเคเบิล
โครงสร้างป้องกัน IP67
ได้รับการจัดอันดับ IP67 (IEC) แม้ในตัวเครื่องเรซินที่บางเฉียบโดยใช้วิธีการเชื่อมด้วยเลเซอร์
เวลาตอบสนองที่รวดเร็วสำหรับทุกรุ่น
SF2C-H□: 20 มิลลิวินาที ซีรีส์ SF2C ลดระยะห่างเพื่อความปลอดภัยและงานคำนวณที่จำเป็นสำหรับระยะห่างเพื่อความปลอดภัยระหว่างรุ่นที่มีช่องลำแสงต่างกัน
วัสดุที่เหมาะสำหรับการผลิตแบตเตอรี่ทุติยภูมิ ตัวเครื่อง SF2C ทำจากเรซินและขายึดทำจากสแตนเลสสตีล (SUS) ดังนั้นวัสดุที่ใช้จึงมีจำกัด เหมาะสำหรับการผลิตแบตเตอรี่ทุติยภูมิหรือสำหรับอุปกรณ์ผลิตอาหาร
Order guide
Product configuration
*1 The SF2C series does not incorporate the external device monitoring function.
*2 Requires a safety circuit architecture that complies with the desired control category implemented using either an SF-C13 Control Unit, a safety relay, or other equipment.
[1] Safety light curtains
Hand protection type
Min. sensing object ø25 mm ø0.984 in (20 mm 0.787 in beam pitch)
| Appearance | Operating range (Note 1) |
Model No. (Note 2) | No. of beam Channels |
Protective height (mm in) |
|
|---|---|---|---|---|---|
| PNP output type | NPN output type | ||||
 |
0.1 to 3m 0.328 to 9.843 in |
SF2C-H8-P | SF2C-H8-N | 8 | 160 6.299 |
| SF2C-H12-P | SF2C-H12-N | 12 | 240 9.449 | ||
| SF2C-H16-P | SF2C-H16-N | 16 | 320 12.598 | ||
| SF2C-H20-P | SF2C-H20-N | 20 | 400 15.748 | ||
| SF2C-H24-P | SF2C-H24-N | 24 | 480 18.898 | ||
| SF2C-H28-P | SF2C-H28-N | 28 | 560 22.047 | ||
| SF2C-H32-P | SF2C-H32-N | 32 | 640 25.197 | ||
Notes:
1) The operating range is the possible setting distance between the emitter and the receiver.
2) The model No. with suffix “E” shown on the label affixed to the product is the emitter, “D” shown on the label is the receiver.
Spare parts (Accessories for safety light curtain)
| Designation | Model No. | Description |
|---|---|---|
| Standard mounting bracket |
MS-SFC-1 | Allows the safety light curtain to be mounted at the rear with one M5 hexagon-socket-head bolt. Mounting direction of the bracket can be selected between vertical or horizontal (no dead zone). (4 pcs. per set for emitter and receiver) (Note) |
| Test rod ø25 | SF4C-TR25 | Min. sensing object for regular checking (ø25 mm ø0.984 in) |
Note : The body of the safety light curtain is made of resin, so please take into account the expansion and contraction of the longitudinal dimension.
When machining mounting holes, please check the actual product.
Standard mounting bracket
MS-SFC-1
[2] Control unit
| Designation | Appearance | Model No. | Description |
|---|---|---|---|
| Slim type control unit |
 |
SF-C13 | Use a discrete wire cable to connect to the safety light curtain. Relay output. Compatible with up to control category 4 (control category 2 when used together with the SF2C series). |
Specifications
Safety light curtain common specifications
| Type | PNP output type | NPN output type | |
|---|---|---|---|
| Model No. | SF2C-H□-P | SF2C-H□-N | |
| Applicable standards |
International standard |
IEC 61496-1/2 (Type 2), ISO 13849-1:2015 (Category 2, PLc), IEC 61508-1 to 3 (SIL1) | |
| Japan | JIS B 9704-1/2 (Type 2), JIS B 9705-1 (Category 2), JIS C 0508 1 to 3 (SIL1) | ||
| Europe (Note 2) |
EN 61496-1 (Type 2), EN ISO 13849-1:2015 (Category 2, PLc), EN 55011, EN 50178, EN 61000-6-2 | ||
| North America (Note 3) |
ANSI/UL 61496-1/2 (Type 2), ANSI/UL 508, CAN/CSA 61496-1/2 (Type 2), CAN/CSA C22.2 No.14, ANSI/RIA 15.06 |
||
| Regulatory compliance | เครื่องหมาย CE (ข้อกำหนดเครื่องจักร, ข้อกำหนด EMC, ข้อกำหนด RoHS), เครื่องหมาย UKCA [ข้อบังคับว่าด้วยการจัดหาเครื่องจักร (ความปลอดภัย), ข้อบังคับ EMC, ข้อบังคับ RoHS], การรับรองจาก TÜV SÜD | ||
| Operating range | 0.1 to 3 m 0.328 to 9.843 ft | ||
| Beam pitch | 20 mm 0.787 in | ||
| Min. sensing object | ø25 mm ø0.984 in opaque object | ||
| Effective aperture angle | ±5° หรือน้อยกว่า [สำหรับระยะทำงานที่เกิน 3 เมตร หรือ 9.843 ฟุต (เป็นไปตามมาตรฐาน IEC 61496-2 / ANSI/UL 61496-2)] | ||
| Supply voltage | 24 V DC ± 20 % Ripple P-P 10 % or less | ||
| Control output(OSSD) |
・ กระแสไฟฟ้าจ่ายสูงสุด: 200mA ・ แรงดันไฟฟ้าที่ใช้: เท่ากับแรงดันไฟฟ้าจ่าย (ระหว่างเอาต์พุตควบคุมและ +V) ・ แรงดันไฟฟ้าตกค้าง: 2.5V หรือน้อยกว่า (กระแสไฟฟ้าจ่าย 200mA, เมื่อใช้สายเคเบิลยาว 10m หรือ 32.808 ฟุต) ・ กระแสไฟฟ้ารั่วไหล: 200μA หรือน้อยกว่า (ในสภาวะปิดแหล่งจ่ายไฟ) ・ ความจุโหลดสูงสุด: 2.2μF (ไม่มีโหลดถึงกระแสไฟฟ้ารับเข้าสูงสุด) ・ ความต้านทานสายไฟโหลด: 3Ω หรือน้อยกว่า |
・ กระแสไฟฟ้ารับเข้าสูงสุด: 200mA ・ แรงดันไฟฟ้าที่ใช้: เท่ากับแรงดันไฟฟ้าจ่าย (ระหว่างเอาต์พุตควบคุมและ -0V) ・ แรงดันไฟฟ้าตกค้าง: 2.5V หรือน้อยกว่า (กระแสไฟฟ้ารับเข้า 200mA, เมื่อใช้สายเคเบิลยาว 10m หรือ 32.808 ฟุต) ・ กระแสไฟฟ้ารั่วไหล: 200μA หรือน้อยกว่า (ในสภาวะปิดแหล่งจ่ายไฟ) ・ ความจุโหลดสูงสุด: 2.2μF (ไม่มีโหลดถึงกระแสไฟฟ้ารับเข้าสูงสุด) ・ ความต้านทานสายไฟโหลด: 3Ω หรือน้อยกว่า |
|
| Operation mode | ON when all beam channels are received, OFF when one or more beam channels are interrupted (OFF also in case of any malfunction in the safety light curtain or the synchronization signal) |
||
| Protection circuit | Incorporated | ||
| Response time | OFF response: 20 ms or less, ON response: 80 to 100 ms | ||
| Lockout output(SSD) |
・ กระแสไฟฟ้าจ่ายสูงสุด: 60mA ・ แรงดันไฟฟ้าที่ใช้: เท่ากับแรงดันไฟฟ้าจ่าย (ระหว่างเอาต์พุตล็อคเอาต์และ +V) ・ แรงดันไฟฟ้าตกค้าง: 2.5V หรือน้อยกว่า (กระแสไฟฟ้าจ่าย 60mA, เมื่อใช้สายเคเบิลยาว 10m หรือ 32.808 ฟุต) ・ กระแสไฟฟ้ารั่วไหล: 200μA หรือน้อยกว่า (ในสภาวะปิดแหล่งจ่ายไฟ) ・ ความจุโหลดสูงสุด: 2.2μF (ไม่มีโหลดถึงกระแสไฟฟ้าจ่ายสูงสุด) ・ ความต้านทานสายไฟโหลด: 3Ω หรือน้อยกว่า |
・ กระแสไฟฟ้ารับเข้าสูงสุด: 60mA ・ แรงดันไฟฟ้าที่ใช้: เท่ากับแรงดันไฟฟ้าจ่าย (ระหว่างเอาต์พุตล็อคเอาต์และ -0V) ・ แรงดันไฟฟ้าตกค้าง: 2.5V หรือน้อยกว่า (กระแสไฟฟ้ารับเข้า 60mA, เมื่อใช้สายเคเบิลยาว 10m หรือ 32.808 ฟุต) ・ กระแสไฟฟ้ารั่วไหล: 200μA หรือน้อยกว่า (รวมถึงในสภาวะปิดแหล่งจ่ายไฟ) ・ ความจุโหลดสูงสุด: 2.2μF (ไม่มีโหลดถึงกระแสไฟฟ้ารับเข้าสูงสุด) ・ ความต้านทานสายไฟโหลด: 3Ω หรือน้อยกว่า |
|
| Operation mode | ON during normal operation, OFF during lockout(Note 4) | ||
| Protection circuit | รวมเข้าด้วยกัน | ||
| Interference prevention function | รวมเข้าด้วยกัน | ||
| Test input function | รวมเข้าด้วยกัน | ||
| Large display unit function | รวมเข้าด้วยกัน | ||
| Pollution degree | 3 | ||
| Operating altitude | 2,000 m 6561.680 ft or less(Note 5) | ||
| Degree of protection | IP65, IP67(IEC) | ||
| Ambient temperature | –10 to +55 ℃ +14 to +131 ℉(No dew condensation or icing allowed), Storage: –25 to +60 ℃ –13 to +140 ℉ |
||
| Ambient humidity | 30 to 85 % RH, Storage: 30 to 85 % RH | ||
| Ambient illuminance | หลอดไส้: 5,000 ℓx หรือต่ำกว่าที่ด้านรับแสง | ||
| Dielectric strength voltage | 1,000 V AC เป็นเวลา 1 นาที ระหว่างขั้วต่อแหล่งจ่ายไฟทั้งหมดที่เชื่อมต่อเข้าด้วยกันและกล่องหุ้ม | ||
| Insulation resistance | 20 MΩ หรือมากกว่า โดยมีเม็กเกอร์กระแสตรง 500 V ระหว่างขั้วต่อแหล่งจ่ายไฟทั้งหมดที่เชื่อมต่อเข้าด้วยกันและกล่องหุ้ม | ||
| Vibration resistance | ความถี่ 10 ถึง 55 เฮิรตซ์ 0.75 มม. 0.030 นิ้ว แอมพลิจูดสองเท่าในทิศทาง X, Y และ Z เป็นเวลาสองชั่วโมงต่ออัน | ||
| Shock resistance | 300 ม./วินาที2984.252 ฟุต/วินาที2 ความเร่ง (ประมาณ 30 G) ในทิศทาง X, Y และ Z สามครั้งต่อครั้ง | ||
| Emitting element | อินฟราเรด LED (ความยาวคลื่นการแผ่รังสีสูงสุด: 850 นาโนเมตร 0.034 มิล) | ||
| Cable | สายไฟ PVC ทนความร้อน 5 แกน ขนาด 0.16 ตร.มม. ยาว 3 ม. 9.842 ฟุต | ||
| Cable extension | สามารถขยายได้ไกลถึง 50 ม. 164.042 ฟุต ทั้งสำหรับตัวส่งและตัวรับ โดยใช้สายเคเบิลขนาด 0.3 มม.2 ขึ้นไป | ||
| Material | กล่องหุ้ม: โลหะผสมโพลีคาร์บอเนต พื้นผิวเซนเซอร์: โลหะผสมโพลีคาร์บอเนต MS-SFC-1 (ขายึดมาตรฐาน) : สแตนเลส (SUS) |
||
| Accessories | MS-SFC-1(ขายึดมาตรฐาน): 1 ชุด, SF4C-TR25(แท่งทดสอบ): 1 หมายเลข |
||
Note:
1) ในกรณีที่ไม่ได้ระบุเงื่อนไขการวัดอย่างละเอียด เงื่อนไขที่ใช้คืออุณหภูมิแวดล้อมที่ +20 °C หรือ +68 °F
2) เกี่ยวกับข้อกำหนดเครื่องจักรของสหภาพยุโรป (EU Machinery Directive) หน่วยงานที่ได้รับการแจ้ง TUV SUD ได้รับรองด้วยใบรับรองการตรวจสอบประเภท
3) สำหรับมาตรฐานในสหรัฐอเมริกาและแคนาดา หน่วยงานที่ได้รับการแจ้ง TÜV SÜD ได้รับรองเครื่องหมาย CTÜVUS
4) หากตัวส่งเข้าสู่สถานะล็อคเอาต์ และแสงจากตัวส่งเข้าสู่ตัวรับ ข้อมูลล็อคเอาต์จะถูกส่งและเอาต์พุตล็อคเอาต์ (SSD) จะปิด
5) ห้ามใช้หรือเก็บรักษาในสภาพแวดล้อมที่มีความดันสูงกว่าความดันบรรยากาศที่ระดับความสูง 0 เมตร
Safety light curtain individual specifications
| Type | Min. sensing object ø25 mm ø0.984 in (20 mm 0.787 in beam pitch) | ||||
|---|---|---|---|---|---|
| PNP output type | SF2C-H8-P | SF2C-H12-P | SF2C-H16-P | SF2C-H20-P | |
| NPN output type | SF2C-H8-N | SF2C-H12-N | SF2C-H16-N | SF2C-H20-N | |
| No. of beam channels | 8 | 12 | 16 | 20 | |
| Protective height | 160 mm 6.299 in | 240 mm 9.449 in | 320 mm 12.598 in | 400 mm 15.748 in | |
| Current consumption |
Large multi- purpose indicator lights off |
Emitter: 25 mA or less Receiver: 25 mA or less |
Emitter: 30 mA or less Receiver: 30 mA or less |
Emitter: 35 mA or less Receiver: 35 mA or less |
|
| Large multi- purpose indicator lights up |
Emitter: 35 mA or less Receiver: 30 mA or less |
Emitter: 35 mA or less Receiver: 35 mA or less |
Emitter: 40 mA or less Receiver: 35 mA or less |
Emitter: 40 mA or less Receiver: 40 mA or less |
|
| PFHD (Note) |
PNP output type | 3.60×10-9 | 3.66×10-9 | 3.73×10-9 | 3.79×10-9 |
| NPN output type | 3.74×10-9 | 3.80×10-9 | 3.86×10-9 | 3.93×10-9 | |
| MTTFD (Note) | 100 years or more | ||||
| Net weight (Total of emitter and receiver) |
280 g approx. | 340 g approx. | 400 g approx. | 460 g approx. | |
Note :
ในกรณีที่ไม่ได้ระบุเงื่อนไขการวัดอย่างละเอียด เงื่อนไขที่ใช้คืออุณหภูมิแวดล้อมที่ +20 °C หรือ +68 °F
PFHD: ความน่าจะเป็นของความล้มเหลวที่เป็นอันตรายต่อชั่วโมง
MTTFD: ระยะเวลาเฉลี่ยก่อนที่จะเกิดความล้มเหลวที่เป็นอันตราย (หน่วยเป็นปี)
| Type | Min. sensing object ø25 mm ø0.984 in (20 mm 0.787 in beam pitch) | |||
|---|---|---|---|---|
| PNP output type | SF2C-H24-P | SF2C-H28-P | SF2C-H32-P | |
| NPN output type | SF2C-H24-N | SF2C-H28-N | SF2C-H32-N | |
| No. of beam channels | 24 | 28 | 32 | |
| Protective height | 480 mm 18.898 in | 560 mm 22.047 in | 640 mm 25.197 in | |
| Current consumption |
Large multi- purpose indicator lights off |
Emitter: 35 mA or less Receiver: 35 mA or less |
||
| Large multi- purpose indicator lights up |
Emitter: 45 mA or less Receiver: 40 mA or less |
Emitter: 45 mA or less Receiver: 45 mA or less |
Emitter: 50 mA or less Receiver: 45 mA or less |
|
| PFHD (Note) |
PNP output type | 3.85×10-9 | 3.92×10-9 | 3.98×10-9 |
| NPN output type | 3.99×10-9 | 4.05×10-9 | 4.12×10-9 | |
| MTTFD (Note) | 100 years or more | |||
| Net weight (Total of emitter and receiver) |
520 g approx. | 580 g approx. | 640 g approx. | |
Note :
ในกรณีที่ไม่ได้ระบุเงื่อนไขการวัดอย่างละเอียด เงื่อนไขที่ใช้คืออุณหภูมิแวดล้อมที่ +20 °C หรือ +68 °F
PFHD: ความน่าจะเป็นของความล้มเหลวที่เป็นอันตรายต่อชั่วโมง
MTTFD: ระยะเวลาเฉลี่ยก่อนที่จะเกิดความล้มเหลวที่เป็นอันตราย (หน่วยเป็นปี)
Mounting bracket
| Designation | Model No. | Description |
|---|---|---|
| NA2-N compatible mounting bracket |
MS-SFC-2 | ใช้เมื่อเปลี่ยนจากเซ็นเซอร์พื้นที่ซีรีส์ NA2-N เป็นซีรีส์ SF2C รูยึดของซีรีส์ NA2-N สามารถใช้ต่อได้ การยึดตรงกลางด้วยสลักเกลียวหัวหกเหลี่ยมขนาด M6 ก็สามารถทำได้ (4 ชิ้นต่อชุดสำหรับตัวส่งและตัวรับ) |
| Versatile bracket | MS-SFC-3 | สามารถติดตั้งได้สองวิธี (1) การติดตั้งด้านหลังซึ่งช่วยให้ปรับลำแสงได้ (2) การติดตั้งตรงกลางแบบไร้จุดอับบนกรอบอลูมิเนียม (4 ชิ้นต่อชุดสำหรับตัวส่งและตัวรับ) (หมายเหตุ) |
| Intermediate supporting bracket for versatile bracket |
MS-SFC-4 | การใช้ MS-SFC-3 กับรุ่น SF2C-H28-P, SF2C-H28-N, SF2C-H32-P, SF2C-H32-N (2 ชิ้นต่อชุดสำหรับตัวส่งและตัวรับ) |
Note : ตัวเครื่องของม่านแสงนิรภัยทำจากเรซิน ดังนั้นโปรดคำนึงถึงการขยายตัวและหดตัวของขนาดตามแนวยาว
When machining mounting holes, please check the actual product.
NA2-N compatible mounting bracket
MS-SFC-2
Versatile bracket
MS-SFC-3
<การติดตั้งด้านหลัง>
<การติดตั้งแบบไร้จุดอับ>
Intermediate supporting bracket for versatile bracket
MS-SFC-4
Metal protection case
(Excluding MS-SFCH-8)
| ช่องลำแสง ที่สามารถใช้งานได้ |
เคสโลหะป้องกัน (2 ชิ้นต่อชุด สำหรับตัวส่งและตัวรับ) |
|---|---|
| SF2C-H□ | Model No. |
| 8 | MS-SFCH-8 |
| 12 | MS-SFCH-12 |
| 16 | MS-SFCH-16 |
| 20 | MS-SFCH-20 |
| 24 | MS-SFCH-24 |
| 28 | MS-SFCH-28 |
| 32 | MS-SFCH-32 |
Recommended safety relay
SF relay, slim type
SF series
Note：Please contact our sales office for details on the recommended products.
| Type | With LED indicator | |
|---|---|---|
| Model No. | SFS3-L-DC24V | SFS4-L-DC24V |
| Part No. | AG1S132 | AG1S142 |
| Contact arrangement | 3a1b | 4a2b |
| Rated nominal switching capacity | 6A／250V AC、6A／30V DC | |
| Min. switching capacity | 1mA／5V DC | |
| Coil rating | 15mA／24V DC | 20.8mA／24V DC |
| Rated power consumption | 360mW | 500mW |
| Operation time | 20ms or less | |
| Release time | 20ms or less | |
| Ambient temperature | -40 to +85 ℃ -40 to + 185 ℉ (Humidity: 5 to 85 % RH) |
|
| Applicable certifications | UL/c-UL, TÜV, Korea S-mark | |
